Detalhes do produto:
Condições de Pagamento e Envio:
|
| Resolução: | 1 μm | Materiais: | Metal |
|---|---|---|---|
| Peso: | 24Kg (após a embalagem) | Cores: | azul |
| Destacar: | medida do calibre do laser,diâmetro do calibre de fio,dispositivo de medição do diâmetro do laser dos cabos |
||
Instrumentos de controlo do diâmetro do laser
Dispositivo de medição de diâmetro a laser de eixo únicoé o ensaio de alta precisão que utiliza a varredura a laser para realizar a medição on-line sem contacto.
Principalmente utilizado em uma variedade de fios, cabos, linha de produção de tubos, a medição do diâmetro externo e ajustar a velocidade do parafuso da extrusora ou velocidade de tração, para controlar o propósito do OD.Pode também ser aplicado ao diâmetro exterior da peça de trabalho e medidas de tamanho.
Parâmetros técnicospara o dispositivo de medição do diâmetro a laser de eixo único.
| Modelo | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| Faixa de medição | 0.2-20mm | 0.2-45 mm | 0.2-95 mm | 0.2-145mm | 0.2-205 mm | 0.2-375mm | |||||
| Tamanho mínimo | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | |||||
| Tamanho máximo | 20 mm | 45 mm | 95 mm | 145 mm | 205 mm | 375 mm | |||||
| Precisão | ± 0.001 | ± 0.002 | ± 0.01 | ± 0.01 | ± 0.01 | ± 0.01 | |||||
| Resolução | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | |||||
| Dimensão | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9,5cm | 121x36x8,5cm | 45x50x8,5cm ((x2) | |||||
| Unidades de medição | mm | mm | mm | mm | mm | mm | |||||
| Potência | ~ 220V±15%, 50-60HZ | ||||||||||
| Temperatura | -10 a 40 °C | ||||||||||
| Humidade | < 85% RH | ||||||||||
|
Cabeça de calibre E/S em série |
Padrão: RS485 Opções:RS232 / USB / Profibus | ||||||||||
| Preconceitos | Diâmetro, +Tol-, Tol, configuração de alarme | ||||||||||
| Medição transparente | Opção | Opção | Opção | Opção | Opção | Opção | |||||
| Saída de controlo | |||||||||||
| E/S em série | RS485 | ||||||||||
| Análogos Produção | 16 bits ± 10 V de saída CC | ||||||||||
| Saída do relé | 2 volts livres (estado, tolerância superior, tolerância inferior) | ||||||||||

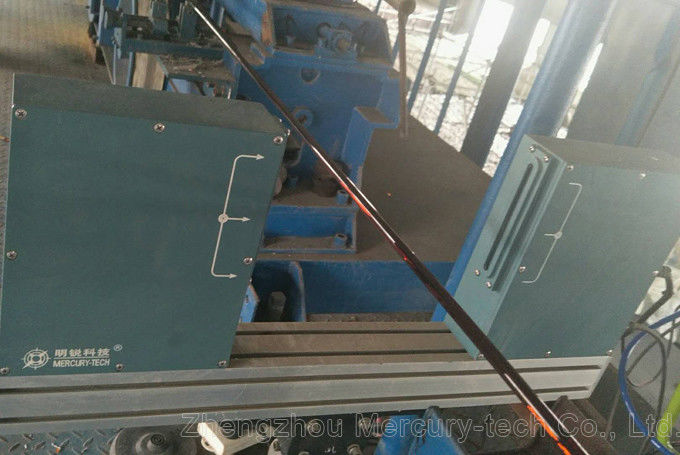

Dispositivo de medição de diâmetro a laser de duplo eixoÉ a parcela de alta precisão que usa a varredura a laser para transportar é a parcela de levantamento de alta precisão que usa a varredura a laser para realizar a pesquisa on-line sem contato.Ele (nomeadamente eixo X e eixo Y) simultaneamente medir o diâmetro em duas direções.
Aplicável a fios metálicos, vidro, tubos, fios e cabos, etc. O diâmetro da medição e controlo. Medição bidirecional, mostra a média que pode mostrar simultaneamente o fio,Diâmetro do tubo, redondidade.
Parâmetros técnicospara dispositivo de medição de diâmetro a laser de duplo eixo.
| Modelo | Faixa de medição | Resolução | Precisão |
| LDM-25XY | 0.1-20 mm | 0.001 mm | ± 0,001 mm |
| LDM-50XY | 0.2-45 mm | 0.001 mm | ± 0,002 mm |
| LDM-60XY | 0.2-55 mm | 0.001 mm | ± 0,002 mm |
Principais características
1 medição do diâmetro do laser sem contacto, alta velocidade, alta precisão e boa repetibilidade.
2 Impressão em tempo real do diâmetro exterior e da redundância, melhoria do controlo da qualidade e da eficiência da produção, redução do desperdício de materiais.
3 Várias funções de sinal de controlo digital e analógico, para alcançar uma produção totalmente automatizada.
4 Várias funções pré-estabelecidas, valor nominal, tolerância superior e inferior, controlo de alarme pré-estabelecido, fácil de operar.
5 Conexão de porta de dados padrão pronta, software compatível para facilitar o desenvolvimento de análises de dados.

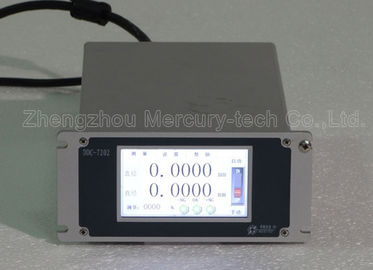

Principais características do controlador
1Pode ser usado para exibição e controlo remoto.
2Pode controlar a velocidade dos motores de CC, motor VVVF (extrusora ou o tractor).
3É adequado para uso de laboratório.
4Alarma quando o diâmetro ultrapassar a tolerância.
5Com RS485, pode ligar-se ao computador de controlo industrial PLC.
6. Dimensões: 100 mm × 100 mm × 120 mm (Modelo:DDC-5)
Dispositivo de medição do diâmetro do laserDesempenho
Medição: varredura a laser
Laser: laser semicondutor vermelho visível
Potência de saída do laser: < 2 mW
Modo de trabalho: contínuo
Consumo de energia: < 30 W
Parâmetro eletrónico
Tensão de funcionamento: ~ 220V ± 15% 50 - 60Hz
Temperatura de funcionamento: -10 ~ 40 °C
Humidade: < 85% RH
O medidor da série LDM é a série de produtos clássica da Mercury-Tech, com décadas de inovação tecnológica e mais de 1.000 clientes usam esses produtos, com alta precisão e produto confiável.Atualmente é o fio, cabos, tubos de medição da melhor escolha.
