linha central do calibre do diâmetro do laser da definição de 1μM única para fios e tubulações

Medidor de diâmetro a laser para fios e tubos, instrumento de medição de diâmetro a laser

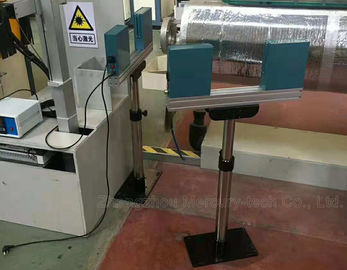

Medidor de diâmetro a laser de eixo único é o equipamento de medição de alta precisão que utiliza a varredura a laser para realizar a medição on-line sem contato.
Usado principalmente em uma variedade de fios, cabos, linha de produção de tubos, a medição do diâmetro externo e ajuste da velocidade do parafuso da extrusora ou velocidade de tração, para controlar o objetivo do OD. Também pode ser aplicado ao diâmetro externo da peça e medições de tamanho.

Parâmetros técnicospara dispositivo de medição de diâmetro a laser de eixo único.

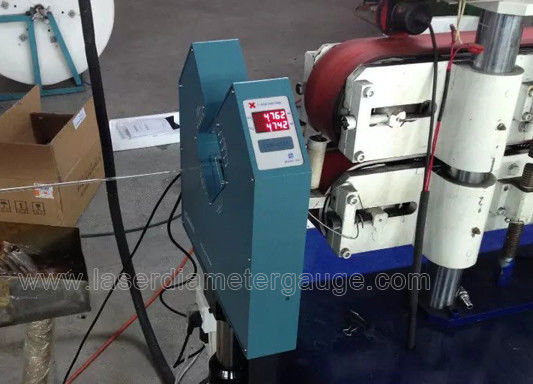

Medidor de diâmetro a laser de eixo duplo é o equipamento de alta precisão que utiliza a varredura a laser para realizar a medição on-line sem contato. Ele (ou seja, eixo X e eixo Y) mede simultaneamente o diâmetro em duas direções.
Aplicável a fios de metal, vidro, tubos, fios e cabos, etc. O diâmetro da medição e controle. Medição bidirecional, a média mostra que pode mostrar simultaneamente o diâmetro do fio, do tubo, a circularidade.

Parâmetros técnicospara dispositivo de medição de diâmetro a laser de eixo duplo.

Principais características
① medição de diâmetro a laser sem contato, alta velocidade, alta precisão e boa repetibilidade.
② Exibição em tempo real do diâmetro externo e da circularidade, melhora o controle de qualidade e a eficiência da produção, reduz o desperdício de materiais.
③ Várias funções de sinal de controle digital e analógico, para alcançar a produção totalmente automatizada.
④ Várias funções predefinidas, valor nominal, tolerância superior e inferior, predefinições de controle de alarme, fáceis de operar.
⑤ Conexão de porta de dados padrão pronta, software compatível para conveniência de desenvolvimento de análise de dados.

Recursos principais do controlador
1. Ele é usado para exibição e controle remotos.
2. Ele pode controlar a velocidade de motores DC, motor VVVF (extrusora ou trator).
3. É adequado para uso em laboratório.
4. Ele emitirá um alarme quando o diâmetro ultrapassar a tolerância definida.
5. Com RS485, ele pode se conectar ao computador de controle da indústria PLC.
6. Dimensões: 100mm×100mm×120mm (Modelo: DDC-5)

dispositivo de medição de diâmetro a laserDesempenho
Medição: Varredura a laser
Laser: Laser semicondutor vermelho visível
Potência de saída do laser:<2mW
Modo de trabalho: contínuo
Consumo de energia:<30W
Parâmetro eletrônico
Tensão de operação: ~ 220V ± 15% 50 - 60Hz
Temperatura de operação: -10 ~ 40 °C
Umidade:<85% RH

A série de medidores LDM é a série de produtos clássicos da Mercury-Tech, com décadas de inovação tecnológica e mais de 1.000 clientes usam esses produtos, alta precisão, produto confiável. Atualmente, é a melhor escolha para medição de fios, cabos e tubos.
