Ferramentas de medição do diâmetro do filamento sem contacto Equipamento de medição do diâmetro.
O instrumento de medição do diâmetro do filamento é a parcela de pesquisa de alta precisão que usa a varredura CCD para realizar a pesquisa on-line sem contato.etc. com a medição e controlo. pode mostrar simultaneamente o diâmetro da seda e da fibra, redondeza.
1Parâmetros técnicos
| Modelo | Faixa de medição | Diferenciação | Precisão |
| LDM-25 | 0.2-20mm | 0.001 | ±0,02% × ((Lectura) ±0,001 mm |
| CDM-03 | 0.01-2 mm | 0.001 | ±0,02% × ((Lectura) ±0,001 mm |

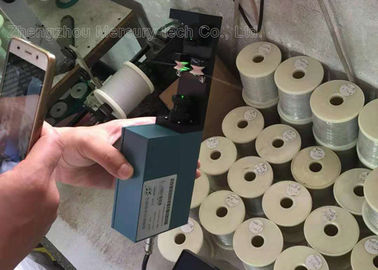

Figura 1. Medição do diâmetro CDM03
3Os indicadores de desempenho:
Medição: varredura a laser
Laser: laser semicondutor vermelho visível
Potência de saída do laser: < 2 mW
Tensão de funcionamento: ~ 220V ± 15% 50 - 60Hz
Temperatura de funcionamento: -10 ~ 40 °C
Humidade: < 85% RH
Modo de trabalho: contínuo
Consumo de energia: < 30 W
Dimensões:
Cabeça de medição: 372 mm × 360 mm × 60 mm
4. O Dispositivo com as seguintes Características
1Pode ser ligado PLC, computador industrial.
2. RROFIBUS-DP pode ser alocado e MODBUS conversor e PLC, IPC Connect.
3. Pode ser equipado com controlador remoto DDC-5, na extrusora e controle de feedback automático para controlar a tolerância, melhorar a qualidade do produto, reduzir o consumo.
Dispositivo de medição do diâmetro do laser compacto para filamentos
Uma breve introdução
LDM1025 Dispositivo laser de diâmetro compacto de eixo único é o dispositivo de alta precisão que usa a varredura a laser para realizar a medição on-line sem contato.É usado principalmente na medição do diâmetro externo e ajustando o parafuso da extrusora ou velocidade de tração, para controlar o diâmetro exterior.
LDM2025 Dispositivo de diâmetro compacto a laser de duplo eixo é o dispositivo de alta precisão que utiliza a varredura a laser para realizar a medição on-line sem contato.Ele (nomeadamente eixo X e eixo Y) simultaneamente medir o diâmetro em duas direçõesA unidade de exibição pode mostrar simultaneamente o valor médio do diâmetro e a redondeza do fio e do tubo.

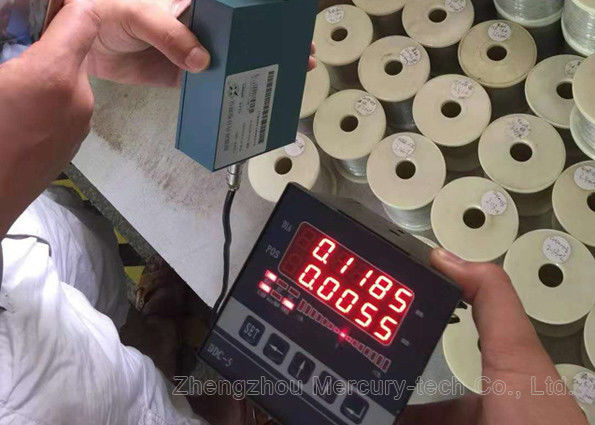

Figura 2. Medidor de diâmetro LDM1025 e LDM2025
Parâmetros técnicos:
LDM1025 Medidor de diâmetro compacto a laser de eixo único
| Tipo | Medidor de diâmetro de laser compacto |
| cabeça de medição | LDM1025 |
| Controlador | DDC-7202 |
| Tamanho da porta | 25 mm |
| Faixa de medição | 0.1 mm - 20 mm |
| Min Tamanho medido | 0.1 mm |
| Tipo de laser |
Vermelho visual Laser semicondutor 660 mm |
| Precisão | ± 0,0005 mm |
| Repetitividade | 0.00015 mm |
| Velocidade de recolha de dados | 1400 vezes/seg |
| Velocidade máxima de varredura | 82 m/s |
| Temperatura | -10 - 50°C |
| Humidade | 35% - 85% |
| Peso líquido | 1.4 kg |
| Dimensão | 263.5 × 80 × 45 mm |
| Tipo de exibição | 4.3 polegadas de tela sensível ao toque |
| Unidades de medição | mm ou polegada |
| Resolução ajustável |
00,0001 mm - 0,1 mm 00,00001 polegada - 0,01 polegada |
| Saída do relé de alarme | 2 NO ou NC Terminal |
| Saída analógica | +TOL-,Tol Output PIC Output Voltagem de controlo: 16 bits ± 10V DC Corrente: 0 - 10 mA (para controlo de velocidade) |
| Produção de comunicação | RS485 |
| Porta de saída | 2 maneiras OC Output |
| Dimensão do controlador | 190 × 86 × 270 mm |
| Tamanho da instalação | 164 × 82 mm |
| Tamanho da instalação do painel | 180 × 66 mm |
| Características | 1Conecte até quatro conjuntos de medidor de diâmetro laser de eixo único ou medidor de diâmetro laser de eixo 2 ou dois medidores de laser-CCD. 2Funções de exibição: medições multiaxos. +Toll, -Toll valor, etc. |
Figura 3. Medidor de diâmetro LDM1025
Figura 4. Medidor de diâmetro LDM2025
LDM2025 Medidor de diâmetro de laser compacto de duplo eixo
| Tipo | Medidor de diâmetro de laser compacto |
| cabeça de medição | LDM2025 |
| Controlador | DDC-7202 |
| Tamanho da porta | 25 mm |
| Faixa de medição | 0.1 mm - 20 mm |
| Min Tamanho medido | 0.1 mm |
| Tipo de laser |
Vermelho visual Laser semicondutor 660 mm |
| Precisão | ± 0,0005 mm |
| Repetitividade | 0.00015 mm |
| Velocidade de recolha de dados | 800 vezes/seg |
| Velocidade máxima de varredura | 82 m/s |
| Temperatura | -10 - 50°C |
| Humidade | 35% - 85% |
| Peso líquido | 30,0 kg |
| Dimensão | 187 × 240 × 50 mm |
| Tipo de exibição | 4.3 polegadas de tela sensível ao toque |
| Unidades de medição | mm ou polegada |
| Resolução ajustável |
00,0001 mm - 0,1 mm 00,00001 polegada - 0,01 polegada |
| Saída do relé de alarme | 2 NO ou NC Terminal |
| Saída analógica | +TOL-,Tol Output PIC Output Voltagem de controlo: 16 bits ± 10V DC Corrente: 0 - 10 mA (para controlo de velocidade) |
| Produção de comunicação | RS485 |
| Porta de saída | 2 maneiras OC Output |
| Dimensão do controlador | 190 × 86 × 270 mm |
| Tamanho da instalação | 164 × 82 mm |
| Tamanho da instalação do painel | 180 × 66 mm |
| Características | 1Conecte até quatro conjuntos de medidor de diâmetro laser de eixo único ou medidor de diâmetro laser de eixo 2 ou dois medidores de laser-CCD. 2Funções de exibição: medições multiaxos. +Toll, -Toll valor, etc. |
Figura 5. Medidor de medição do diâmetro LDM2025
