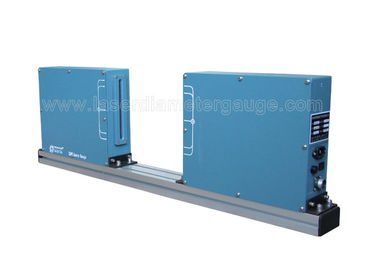

Escala de medição modelo da medida do diâmetro do laser do laser LDM-210 de 0.2mm a 205mm

Escala de medição externo modelo do diâmetro do calibre de medição do diâmetro do laser LDM-210 de 0.2mm a 205mm. Profissional que mede o gague exterior do diâmetro do laser do diâmetro para a tubulação do cabo de fio

O calibre de medição do diâmetro do fio e do cabo é a prestação da avaliação da alto-precisão que usa a varredura do laser para continuar o Não-contato a medida em linha.

Usado principalmente em uma variedade de fios, os cabos, linha de produção da tubulação, a medida do diâmetro exterior e ajustam a velocidade do parafuso da extrusora ou a velocidade da tração, para controlar a finalidade do OD. Pode igualmente ser aplicado ao diâmetro exterior do workpiece e das medidas do tamanho.

O calibre da série de LDM é a série clássica do produto da Mercury-tecnologia, com décadas da inovação tecnológica e mais de 1.000 clientes usam estes produtos, precisão alta, produto seguro. Atualmente é o fio, cabo, escolha da medida da tubulação a melhor. Desenvolve 10 modelos na série.

Parâmetros técnicos

Características principais
medida do diâmetro do laser do não-contato do ①, alta velocidade, precisão alta e boa repetibilidade.
A exposição do diâmetro externo e da redondeza do tempo real do ②, melhora o controle da qualidade e a eficiência da produção, reduz o desperdício de materiais.
Sinal de controle digital do ③ o vário e análogo funciona, para conseguir a produção inteiramente automatizada.
Funções do pré-ajuste do ④ várias, valor nominal, a tolerância superior e mais baixa, pré-ajustes do controle do alarme, fáceis de operar.
Os dados padrão do ⑤ movem a conexão pronta, software compatível para a conveniência do desenvolvimento da análise de dados.

Cabeça de medição do calibre de medição do diâmetro
Modelo: LDM-25/LDM-50/LDM-100B/LDM-150/LDM-210/LDM-380
Tipo: MERCURY-TECH
I/O principal da série do calibre: RS485

Características principais do controlador
1. Seja usado à exposição e ao controle remotos.
2. Pode controlar a velocidade dos motores da C.C., motor de VVVF (extrusora ou o trator).
3. É apropriado para o uso do laboratório.
4. Alarmar-se-á, quando o diâmetro vai além o da tolerância do grupo.
5. Com RS485 pode conectar ao computador de controlo da indústria do PLC.
6. dimensões: 100mm×100mm×120mm (modelo: DDC-5)

Desempenho do calibre de medição do diâmetro do fio e do cabo
Medida: Exploração do laser
Laser: Laser vermelho visível do semicondutor
Laser potência de saída: <2mw> Modo do trabalho: contínuo
Consumo de potência: <30w> Parâmetro eletrônico
Tensão de funcionamento: ~ 220V ± 15% 50 - 60Hz
Temperatura de funcionamento: -10 ~ °C 40
Umidade: <85>
