Consumo de potência modelo do calibre do diâmetro do laser de LDM-100XY < mais de 30W 220V/menos

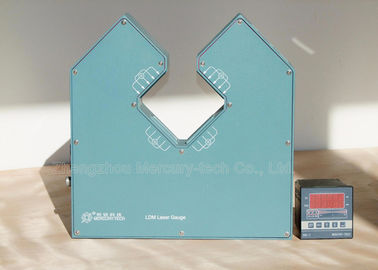

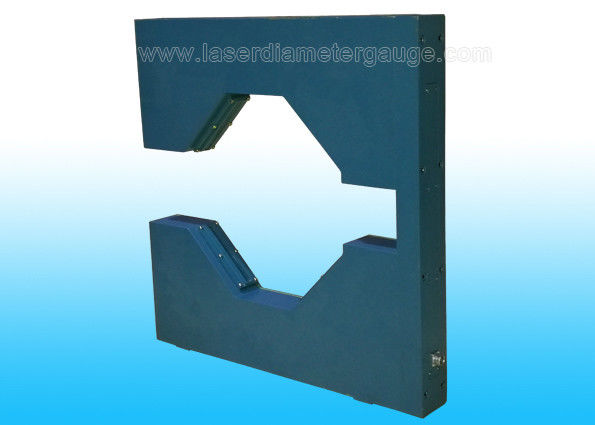

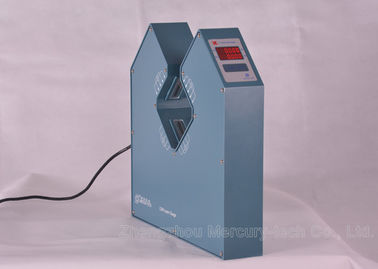

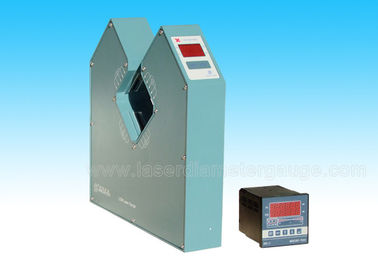

Modelo LDM-100XY Medidor de Diâmetro a Laser de Eixo Duplo Faixa de Diâmetro Externo de 0,2 mm a 95 mm.

Medidor de diâmetro a laser bidimensional, pode medir e controlar online. (Modelo: LDM-25XY LDM-50XY LDM-60XY LDM-100XY). Medidor de diâmetro a laser profissional para medição de diâmetro externo de fios, cabos e tubos.

O medidor de diâmetro a laser de eixo duplo é o equipamento de alta precisão que utiliza a varredura a laser para realizar a medição on-line sem contato. Ele (ou seja, eixo X e eixo Y) mede simultaneamente o diâmetro em duas direções.
Aplicável a fios metálicos, vidro, tubos, fios e cabos, etc. A medição e controle do diâmetro. Medição bidirecional, a média mostra que pode exibir simultaneamente o diâmetro do fio, tubo e a circularidade.

1. Parâmetros técnicos

2. Principais características
① Medição de diâmetro a laser sem contato, alta velocidade, alta precisão e boa repetibilidade.
② Exibição em tempo real do diâmetro externo e da circularidade, melhora o controle de qualidade e a eficiência da produção, reduzindo o desperdício de materiais.
③ Várias funções de sinal de controle digital e analógico, para alcançar a produção totalmente automatizada.
④ Várias funções predefinidas, valor nominal, tolerância superior e inferior, predefinições de controle de alarme, fáceis de operar.
⑤ Conexão de porta de dados padrão pronta, software compatível para conveniência de desenvolvimento de análise de dados.

3. Os indicadores de desempenho
Medição: Varredura a laser
Laser: Laser semicondutor vermelho visível
Potência de saída do laser:<2mW
Tensão de operação: ~ 220V mais/menos 15% 50 - 60Hz
Temperatura de operação: -10 ~ 40 graus Celsius
Umidade:<85% UR
Modo de trabalho: contínuo
Consumo de energia:<30W
Dimensões: Cabeça do medidor LDM25XY/LDM50XY: 420 mm * 400 mm * 85 mm
Cabeça do medidor LDM60XY: 380 mm * 380 mm * 60 mm
Suporte: 350 mm * 200 mm * (700-1000) mm
Altura da posição central de medição: 900-1200 mm

4. Principais características do controlador
1. Ele pode ser usado para exibição e controle remotos.
2. Ele pode controlar a velocidade de motores CC, motor VVVF (extrusora ou trator).
3. É adequado para uso em laboratório.
4. Ele emitirá um alarme quando o diâmetro ultrapassar a tolerância definida.
5. Com RS485, ele pode se conectar ao computador de controle da indústria PLC.
6. Dimensões: 100 mm×100 mm×120 mm (Modelo: DDC-5)

A série de medidores LDM é a série de produtos clássicos da Mercury-Tech, com décadas de inovação tecnológica e mais de 1.000 clientes usando esses produtos, alta precisão, produto confiável. Atualmente, é a melhor escolha para medição de fios, cabos e tubos.
