Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tipo: | Ferramenta de medição | Precisão de medição: | ±0.0005mm |
|---|---|---|---|
| Materiais: | Metal | Tempo de execução: | no prazo de 3 dias |
| Cores: | Azul | Faixa de medição do diâmetro: | 0.1mm a 20mm |
| Destacar: | medida do diâmetro do laser,diâmetro do calibre de fio,único dispositivo do diâmetro do laser da linha central |
||
Não ferramentas da medida do diâmetro do laser do calibre do diâmetro do laser do contato LDM2025. Profissional que mede o gague exterior do diâmetro do laser do diâmetro para a tubulação do cabo de fio. (LDM1025 modelo LDM2025)
1. Uma breve introdução
O único dispositivo do diâmetro do laser do estojo compacto da linha central LDM1025 é a prestação da alto-precisão que usa a varredura do laser para continuar o Não-contato a medida em linha. É usado principalmente na medição do diâmetro exterior e em ajustar a velocidade do parafuso ou da tração da extrusora, para controlar o diâmetro externo.
O dispositivo duplo do diâmetro do laser do estojo compacto da linha central LDM2025 é a prestação da alto-precisão que usa a varredura do laser para continuar a medida em linha dos nenhum-contatos. (A saber linha central de X e linha central de Y) mede simultaneamente o diâmetro em dois sentidos. É supera shortcomming da medida bidirecional. A unidade de exposição pode simultaneamente mostrar ao diâmetro o valor médio e a redondeza do fio e da tubulação.
2. Parâmetros técnicos:
LDM1025 escolhem o calibre compacto do diâmetro do laser da linha central
| Tipo | Calibre compacto do diâmetro do laser |
| Cabeça de medição | LDM1025 |
| Controlador | DDC-7202 |
| Tamanho da porta | 25mm |
| Escala de medição | 0.1mm - 20mm |
| Tamanho medido minuto | 0.1mm |
| Tipo do laser |
Vermelho visual Semi-Conductorlaser 660mm |
| Precisão | ±0.0005mm |
| Repetibilidade | 0.00015mm |
| Velocidade do levantamento de dados | 1400 vezes/segundo |
| Velocidade máxima da varredura | 82m/s |
| Temperatura | -10 - 50℃ |
| Umidade | 35% - 85% |
| Peso líquido | 1.4Kg |
| Dimensão | 263.5×80×45mm |
| Tipo de exposição | Tela táctil de 4,3 polegadas |
| Unidades de medida | milímetro ou polegada |
| Definição ajustável |
0.0001mm - 0.1mm 0,00001 polegadas - 0,01 polegadas |
| Saída do relé do alarme | 2 terminal NENHUM ou do NC |
| Saída análoga | +TOL, - saída do PIC da saída de Tol Tensão do controle: 16 C.C. do ± 10V do bocado Corrente: 0 - 10 miliampères (para o controle de velocidade) |
| Saída de uma comunicação | RS485 |
| Porto de saída | Saída de OC de 2 maneiras |
| Dimensão do controlador | 190 × 270mm do × 86 |
| Tamanho da instalação | 164 × 82mm |
| Tamanho da instalação do painel | 180 × 66mm |
| Características | 1. Conecte até quatro grupos de calibre do diâmetro do calibre do diâmetro do laser da único-linha central ou do laser de 2 linhas centrais ou de calibre dois laser-CCD. 2. funções da exposição: medidas da multi-linha central. +Tol, - valor de Tol, etc. |

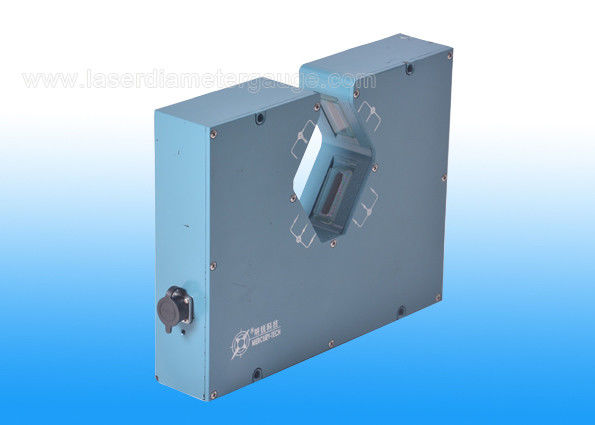

LDM2025 Dual calibre compacto do diâmetro do laser da linha central
| Tipo | Calibre compacto do diâmetro do laser |
| Cabeça de medição | LDM2025 |
| Controlador | DDC-7202 |
| Tamanho da porta | 25mm |
| Escala de medição | 0.1mm - 20mm |
| Tamanho medido minuto | 0.1mm |
| Tipo do laser |
Vermelho visual Semi-Conductorlaser 660mm |
| Precisão | ±0.0005mm |
| Repetibilidade | 0.00015mm |
| Velocidade do levantamento de dados | 800 vezes/segundo |
| Velocidade máxima da varredura | 82m/s |
| Temperatura | -10 - 50℃ |
| Umidade | 35% - 85% |
| Peso líquido | 3.0Kg |
| Dimensão | 187×240×50mm |
| Tipo de exposição | Tela táctil de 4,3 polegadas |
| Unidades de medida | milímetro ou polegada |
| Definição ajustável |
0.0001mm - 0.1mm 0,00001 polegadas - 0,01 polegadas |
| Saída do relé do alarme | 2 terminal NENHUM ou do NC |
| Saída análoga | +TOL, - saída do PIC da saída de Tol Tensão do controle: 16 C.C. do ± 10V do bocado Corrente: 0 - 10 miliampères (para o controle de velocidade) |
| Saída de uma comunicação | RS485 |
| Porto de saída | Saída de OC de 2 maneiras |
| Dimensão do controlador | 190 × 270mm do × 86 |
| Tamanho da instalação | 164 × 82mm |
| Tamanho da instalação do painel | 180 × 66mm |
| Características | 1. Conecte até quatro grupos de calibre do diâmetro do calibre do diâmetro do laser da único-linha central ou do laser de 2 linhas centrais ou de calibre dois laser-CCD. 2. funções da exposição: medidas da multi-linha central. +Tol, - valor de Tol, etc. |
