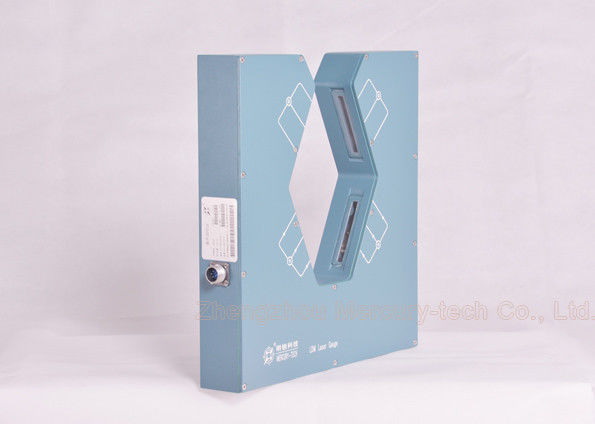

Dispositivo duplo da medida e de controle do diâmetro do laser do fio do cabo da linha central

Dispositivo duplo da medida e de controle do diâmetro do laser do fio do cabo da linha central. O calibre bidimensional do diâmetro do laser para o cabo e o fio da tubulação, pode em linha medida e controle. (Modelo: LDM-25XY LDM-50XY LDM-60XY LDM-100XY).

O calibre duplo do diâmetro do laser da linha central é a prestação da alto-precisão que usa a varredura do laser para levar é a prestação da avaliação da alto-precisão que usa a varredura do laser para continuar os nenhum-contatos em linha examina. (A saber linha central de X e linha central de Y) mede simultaneamente o diâmetro em dois sentidos.
Aplicável aos fios de metal, o vidro, as tubulações, o fio e o cabo, etc. O diâmetro da medida e do controle. Medida bidirecional, as mostras da média que podem simultaneamente mostrar o fio, diâmetro da tubulação, redondeza.

1. Parâmetros técnicos

2. Características principais
medida do diâmetro do laser do não-contato do ①, alta velocidade, precisão alta e boa repetibilidade.
A exposição do diâmetro externo e da redondeza do tempo real do ②, melhora o controle da qualidade e a eficiência da produção, reduz o desperdício de materiais.
Sinal de controle digital do ③ o vário e análogo funciona, para conseguir a produção inteiramente automatizada.
Funções do pré-ajuste do ④ várias, valor nominal, a tolerância superior e mais baixa, pré-ajustes do controle do alarme, fáceis de operar.
Os dados padrão do ⑤ movem a conexão pronta, software compatível para a conveniência do desenvolvimento da análise de dados.

3. Os indicadores de desempenho
Medida: Exploração do laser
Laser: Laser vermelho visível do semicondutor
Laser potência de saída: <2mw> Tensão de funcionamento: ~ 220V mais/menos 15% 50 - 60Hz
Temperatura de funcionamento: -10 ~ 40 graus Célsio
Umidade: <85> Modo do trabalho: contínuo
Consumo de potência: <30w> Dimensões:

Cabeça do calibre de LDM25XY/LDM50XY: 420mm * 400mm * 85mm
Cabeça do calibre de LDM60XY: 380mm * 380mm * 60mm
Suporte: 350mm * 200mm * (700-1000) milímetro
Altura da posição de medição central: 900-1200mm

4. Características principais do controlador
1. Seja usado à exposição e ao controle remotos.
2. Pode controlar a velocidade dos motores da C.C., motor de VVVF (extrusora ou o trator).
3. É apropriado para o uso do laboratório.
4. Alarmar-se-á, quando o diâmetro vai além o da tolerância do grupo.
5. Com RS485 pode conectar ao computador de controlo da indústria do PLC.

O calibre da série de LDM é a série clássica do produto da Mercury-tecnologia, com décadas da inovação tecnológica e mais de 1.000 clientes usam estes produtos, precisão alta, produto seguro. Atualmente é o fio, cabo, escolha da medida da tubulação a melhor.
