Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tensão de funcionamento: | ~ 220V ±15% 50 - 60Hz conforme o pedido | Tipo: | Ferramenta de medição |
|---|---|---|---|
| Materiais: | Metal | Tempo de execução: | Dentro de três dias depois de receber o seu pagamento |
| Resolução: | 0.001 mm | Precisão de medição: | ± 0,001 mm |
| Destacar: | espessura do calibre da tubulação,calibre do diâmetro interno,unidade de medida do diâmetro do laser da tubulação |
||
Dispositivo de controlo do diâmetro da unidade de medição do diâmetro do cabo de arame elétrico.
Especificações
1) Unidade de medição do diâmetro do tubo de cabo
Precisão: 0.001
3) Medição e controlo
4) Modelo LDM-25. gama de medição de diâmetro é de 0,1-20mm
Modelo LDM-50. a gama de medição do diâmetro é de 0,2-45mm

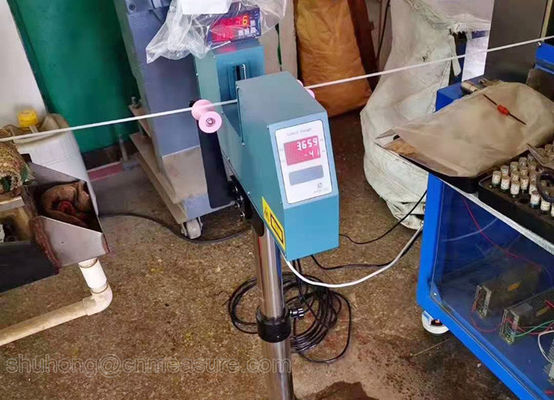

A unidade de medição de diâmetro a laser de tubos de fio de cabo é a unidade de alta precisão que utiliza a varredura a laser para realizar a medição on-line sem contato.É usado principalmente na medição do diâmetro externo e ajuste do parafuso da extrusora ou velocidade de traçãoÉ aplicável à medição e controlo do diâmetro de fios metálicos, vidro, tubos, fios e cabos, etc.
Pode também ser aplicado ao diâmetro exterior da peça de trabalho e às medições de tamanho.
1Parâmetros técnicos

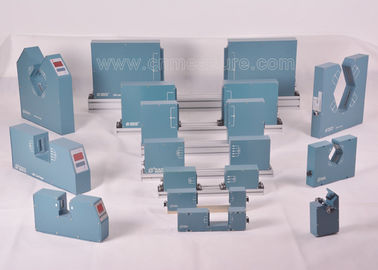

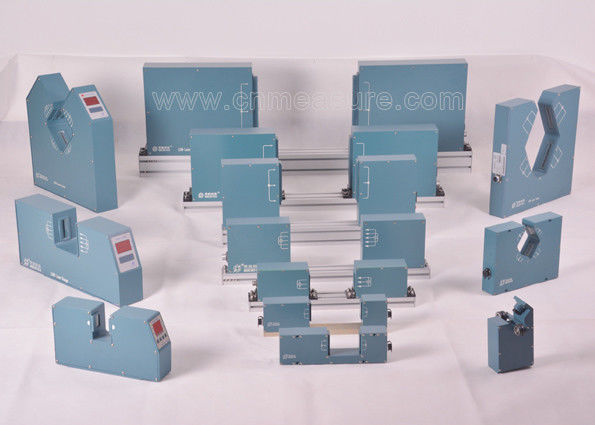

| Modelo | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| Faixa de medição | 0.2-20mm | 0.2-45 mm | 0.2-95 mm | 0.2-145mm | 0.2-205 mm | 0.2-375mm | |||||
| Tamanho mínimo | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | |||||
| Tamanho máximo | 20 mm | 45 mm | 95 mm | 145 mm | 205 mm | 375 mm | |||||
| Precisão | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Resolução | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | |||||
| Dimensão | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9,5cm | 121x36x8,5cm | 45x50x8,5cm(x2) | |||||
| Unidades de medição | mm | mm | mm | mm | mm | mm | |||||
| Potência | - 220 V±15%, 50-60 Hz | ||||||||||
| Temperatura | - 10~40°C | ||||||||||
| Humidade | <85% RH | ||||||||||
|
Cabeça de calibre E/S em série |
Padrão:Opções RS485:RS232 / USB / Profibus | ||||||||||
| Preconceitos | Diâmetro, +Tol-, Tol, configuração de alarme | ||||||||||
| Medição transparente | Opção | Opção | Opção | Opção | Opção | Opção | |||||
| Saída de controlo | |||||||||||
| E/S em série | RS485 | ||||||||||
| Análogos Produção | 16 bits±Saída de corrente contínua de 10 V | ||||||||||
| Saída do relé | 2 volts livres (estado, tolerância superior, tolerância inferior) | ||||||||||
2Os indicadores de desempenho
Medição: varredura a laser
Laser: laser semicondutor vermelho visível
Potência de saída do laser: < 2 mW
Tensão de funcionamento: ~ 220V mais/menos 15% 50 - 60Hz
Temperatura de funcionamento: -10 ~ 40 graus Celsius
Humidade: < 85% RH
Modo de trabalho: contínuo
Consumo de energia: < 30 W
Dimensões:

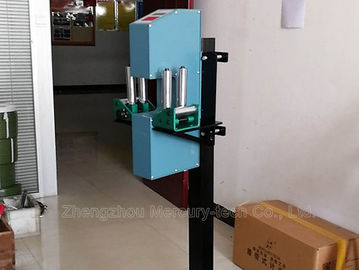

LDM25/LDM50 Cabeça de medição: 461 mm (( comprimento) * 80 mm (( largura) * 200 mm (( altura)
Tamanho do suporte: 350 mm * 200 mm * (700-1000) mm
A altura do centro da posição de medição é de 900-1200 mm
A altura do suporte pode ser ajustada.
3Controlador de exibição
1) Pode ser utilizado para exibição e controlo remoto.
2) Aplicável a motores de CC, motores VVVF.
O controlador pode controlar a velocidade da extrusora ou do tractor de acordo com a tolerância de diâmetro.
4) Pode medir simultaneamente o diâmetro exterior.
Distância do sinal: mais de 500 m
Voltagem de saída: mais/menos 10V
Com RS485 Ele pode se conectar ao PLC indústria de controle de computador
Tubo de fio de caboDois eixosA unidade de medição de diâmetro a laser é a unidade de alta precisão que utiliza a varredura a laser para realizar a medição on-line sem contato.Ele (nomeadamente eixo X e eixo Y) simultaneamente medir o diâmetro em duas direções.
É aplicável para medir e controlar o diâmetro de fios metálicos, vidro, tubos, fios e cabos, etc. Supera a deficiência da medição bidirecional.A unidade de exibição pode mostrar simultaneamente o valor médio do diâmetro e redondeza do fio e tubo.
1Parâmetros técnicos
| Modelo | Faixa de medição | Resolução | Precisão |
| LDM-25XY | 0.1 - 20 mm | 0.001 | 0.001 mm |
| LDM-50XY | 0.2 - 45 mm | 0.001 | 00,002 mm |
| LDM-60XY | 0.2 - 55 mm | 0.001 | 00,002 mm |
| LDM-100XY | 0.2 - 95 mm | 0.001 | 00,002 mm |
