Detalhes do produto:
Condições de Pagamento e Envio:
|
| Destacar: | Medidor de diâmetro do laser do cabo,Medidor de diâmetro do laser LDM-25XY |
||
|---|---|---|---|

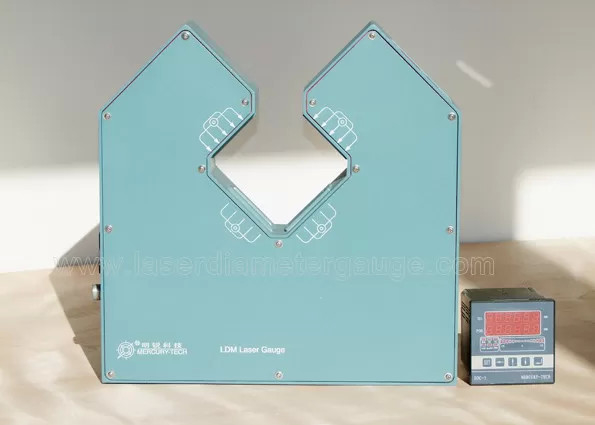

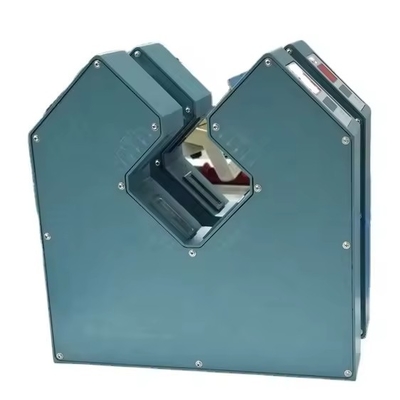

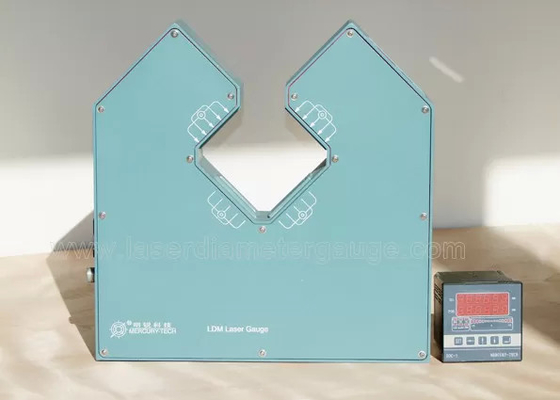

Medidor de diâmetro a laser para caboé a medição online de alta precisão que utiliza a varredura a laser para realizar a pesquisa on-line sem contato.
Aplicável a fios metálicos, vidro, tubos, fios e cabos, etc. O diâmetro da medida e do controlo.
2Parâmetros técnicos
Modelo de medição da precisão de diferenciação do intervalo
LDM-25XY 0.2-20mm 0.001±0,01% × ((Lectura) ±0,001 mm
| Modelo | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| Faixa de medição | 0.2-20mm | 0.2-45 mm | 0.2-95 mm | 0.2-145mm | 0.2-205 mm | 0.2-375mm | |||||
| Tamanho mínimo | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | |||||
| Tamanho máximo | 20 mm | 45 mm | 95 mm | 145 mm | 205 mm | 375 mm | |||||
| Precisão | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Resolução | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | |||||
| Dimensão | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9,5cm | 121x36x8,5cm | 45x50x8.5cmx2) | |||||
| Unidades de medição | mm | mm | mm | mm | mm | mm | |||||
| Potência | - 220 V±15%, 50-60 Hz | ||||||||||
| Temperatura | - 10~40°C | ||||||||||
| Humidade | < 85% RH | ||||||||||
|
Cabeça de calibre E/S em série |
Padrão:Opções RS485:RS232 / USB / Profibus | ||||||||||
| Preconceitos | Diâmetro, +Tol-, Tol, configuração de alarme | ||||||||||
| Medição transparente | Opção | Opção | Opção | Opção | Opção | Opção | |||||
| Saída de controlo | |||||||||||
| E/S em série | RS485 | ||||||||||
| Análogos Produção | 16 bits±Saída de corrente contínua de 10 V | ||||||||||
| Saída do relé | 2 volts livres (estado, tolerância superior, tolerância inferior) | ||||||||||
Principais características
1.Medição do diâmetro do laser sem contacto, alta velocidade, alta precisão e boa repetibilidade.
2.Display de diâmetro exterior e redondeza em tempo real, melhorar o controlo de qualidade e a eficiência da produção, reduzir o desperdício de materiais.
3.Várias funções de sinal de controlo digital e analógico, para alcançar uma produção totalmente automatizada.
4.Várias funções pré-estabelecidas, valor nominal, tolerância superior e inferior, pré-estabelecimentos de controlo de alarme, fácil de operar.
3Os indicadores de desempenho:
Medição: varredura a laser
Laser: laser semicondutor vermelho visível
Potência de saída do laser: < 2 mW
Tensão de funcionamento: ~ 220V ± 15% 50 - 60Hz
Temperatura de funcionamento: -10 ~ 40 °C
Humidade: < 85% RH
Modo de trabalho: contínuo
Consumo de energia: < 30 W
Dimensões:
Cabeça de medição: 372 mm × 360 mm × 60 mm
4. O dispositivo com as seguintes características para medidor de diâmetro laser
1Pode ser ligado PLC, computador industrial.
2. RROFIBUS-DP pode ser alocado e MODBUS conversor e PLC, IPC Connect.
3. Pode ser equipado com controlador remoto DDC-3, DDC-5, na extrusora e controle de feedback automático para controlar a tolerância, melhorar a qualidade do produto, reduzir o consumo.
