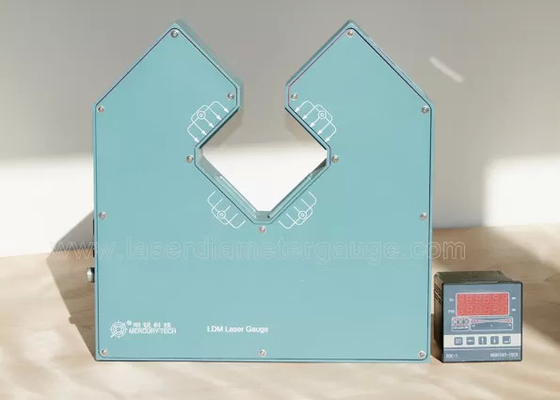

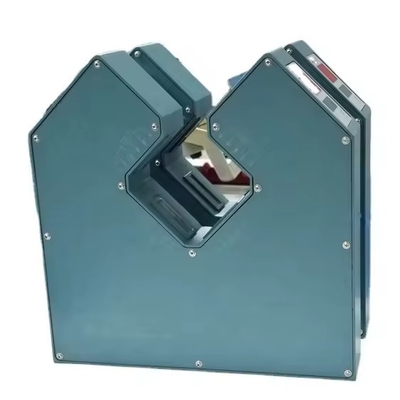

Medição do diâmetro do fio do medidor a laser LDM25XY LDM50XY LDM60XY LDM100XY

Medição do diâmetro do cabo a laseré a medição do diâmetro de alta precisãoque utiliza a varredura a laser para realizar medições on-line sem contacto.

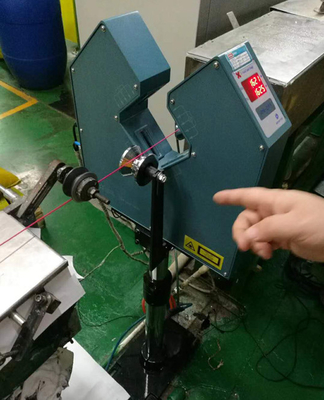

Principalmente utilizado em uma variedade de fios, cabos, linha de produção de tubos, a medição deDiâmetro externo e ajustar a velocidade do parafuso da extrusora ou velocidade de tração, para controlar oO objetivo da OD. Também pode ser aplicado ao diâmetro exterior da peça de trabalho e tamanhomedições.

1Parâmetros técnicos

2Os indicadores de desempenho
Medição: varredura a laser
Laser: laser semicondutor vermelho visível
Potência de saída do laser: < 2 mW
Tensão de funcionamento: ~ 220V ± 15% 50 - 60Hz
Temperatura de funcionamento: -10 ~ 40 °C
Humidade: < 85% RH
Modo de trabalho: contínuo
Consumo de energia: < 30WDimenções externas:

3. O Dispositivo com as seguintes Características
i. Pode ser ligado PLC, computador industrial.
ii. Pode ser alocado e MODBUS conversor e PLC, IPC Connect.
iii. Pode ser equipado com controlador remoto DDC-5, DDC-5200, na extrusora e automático

O controlo de feedback para controlar a tolerância, melhorar a qualidade do produto, reduzir

Consumo.

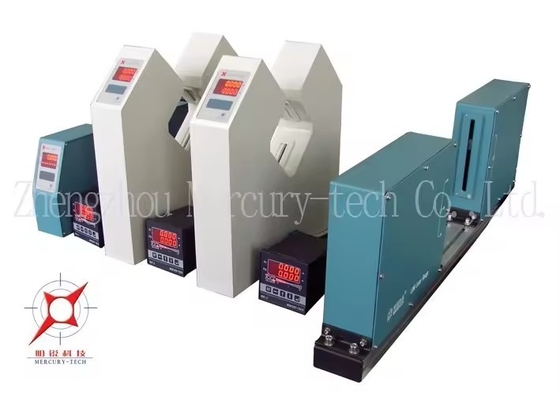

4. Controlador de exibição (modelo: DDC-5, DDC-5200)
i. Ser utilizado para exibição e controlo remoto.
ii. Aplicável a motores de CC, motores VVVF.
iii.O controlador pode controlar a velocidade da extrusora ou do tractor de acordo com otolerância de diâmetro.
Distância do sinal: Mais de 500 m
Voltagem de saída: ±10V
Com RS485 Ele pode se conectar ao PLC indústria de controle de computador
O PROFIBUS-DP ou MODBUS
Pode ser selecionado.

Dimensão do buraco de instalação: 92 mm × 45 mm (Modelo:DDC-5200)
90 mm × 90 mm (Modelo:DDC-5)
