Detalhes do produto:
Condições de Pagamento e Envio:
|
| Destacar: | Medidor de diâmetro do cabo Laser,Medidor de diâmetro de laser de fio,Medidor de diâmetro do tubo a laser |
||
|---|---|---|---|

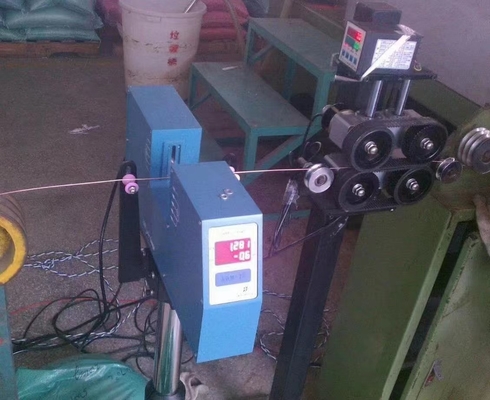

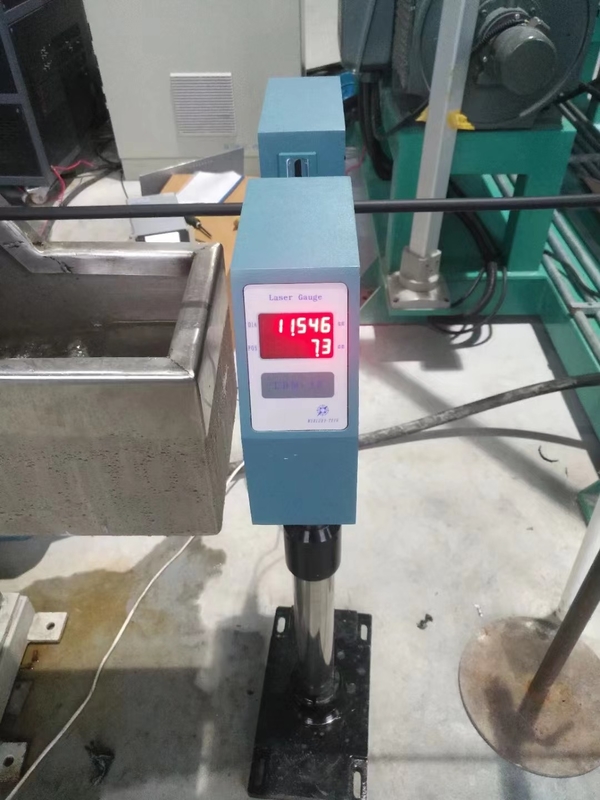

Fios, cabos, tubos, medidor de diâmetro a laseré a parcela de levantamento de alta precisãoque utiliza a varredura a laser para realizar a medição on-line sem contacto.

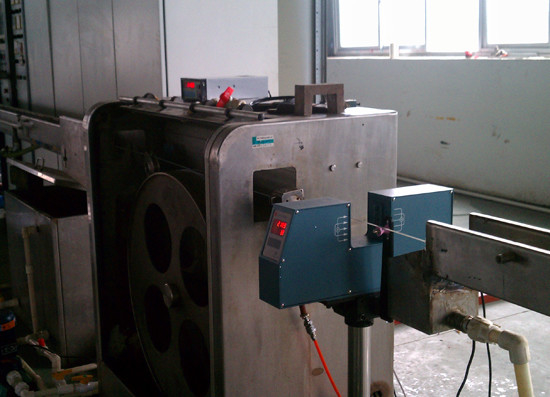

Principalmente utilizado em uma variedade de fios, cabos, linha de produção de tubos, a medição deDiâmetro externo e ajustar a velocidade do parafuso da extrusora ou velocidade de tração, para controlar oO objetivo da OD. Também pode ser aplicado ao diâmetro exterior da peça de trabalho e tamanhomedições.
1Parâmetros técnicos

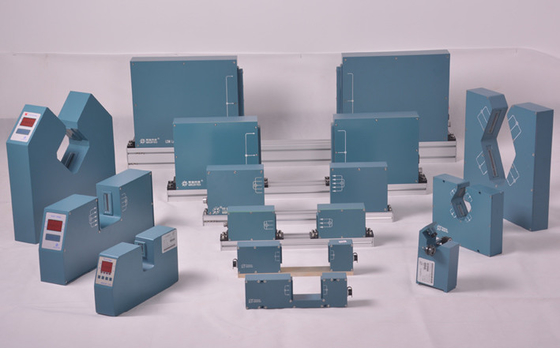

| Modelo | LDM-25 | LDM-50 | LDM-100B | LDM-150 | ||
| Faixa de medição | 0.2-20mm | 0.2-45 mm | 0.2-95 mm | 0.2-145mm | ||
| Tamanho mínimo | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | ||
| Tamanho máximo | 20 mm | 45 mm | 95 mm | 145 mm | ||
| Precisão* | ±0.001 | ±0.002 | ±0.002 | ±0.01 | ||
| Repetitividade** | 0.5μm | 0.5μm | 0.5μm | 1μm | ||
| Resolução | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | ||
| Dimensão | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9,5cm | ||
| Unidades de medição | mm | mm | mm | mm | ||
| Potência | - 220 V±15%, 50-60 Hz | |||||
| Temperatura | - 10~40°C | |||||
| Humidade | <85% RH | |||||
|
Cabeça de calibre E/S em série |
Padrão:Opções RS485:RS232 / USB | |||||
| Protocolo de comunicação | Modbus/Profibus | |||||
| Preconceitos | Diâmetro, +Tol-, Tol, configuração de alarme | |||||
| Medição transparente | Opção | Opção | Opção | Opção | ||
| Saída de controlo | ||||||
| E/S em série | RS485 | |||||
| Análogos Produção | 16 bits±Saída de corrente contínua de 10 V | |||||
| Saída do relé | 2 volts livres (estado, tolerância superior, tolerância inferior) | |||||
2Os indicadores de desempenho
Medição: varredura a laser
Laser: laser semicondutor vermelho visível
Potência de saída do laser: < 2 mW
Tensão de funcionamento: ~ 220V ± 15% 50 - 60Hz
Temperatura de funcionamento: -10 ~ 40 °C
Humidade: < 85% RH
Modo de trabalho: contínuo
Consumo de energia: < 30WDimenções externas:
Dimensões: LDM-25/LDM-50 Cabeça de medição: 461 mm × 80 mm × 200 mm
3. O Dispositivo com as seguintes Características
i. Pode ser ligado PLC, computador industrial.
ii. Pode ser atribuído o RROFIBUS-DP e o MODBUS converter e o PLC, IPC Connect.
iii. Pode ser equipado com controlador remoto DDC-3, DDC-5, na extrusora e automático
O controlo de feedback para controlar a tolerância, melhorar a qualidade do produto, reduzir
Consumo.

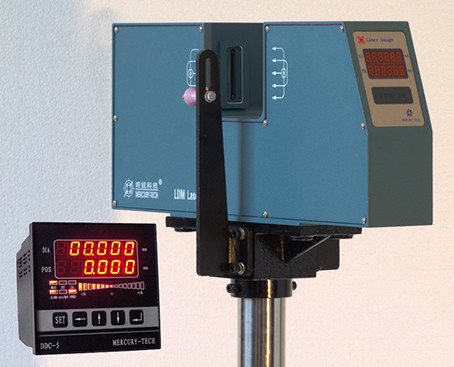

4. Controlador de exibição (modelo:DDC-7202, DDC-5)
i. Ser utilizado para exibição e controlo remoto.
ii. Aplicável a motores de CC, motores VVVF.
iii.O controlador pode controlar a velocidade da extrusora ou do tractor de acordo com otolerância de diâmetro.
Distância do sinal: Mais de 500 m
Voltagem de saída: ±10V
Com RS485 Ele pode se conectar ao PLC indústria de controle de computador
O PROFIBUS-DP ou MODBUS
Pode ser selecionado.
Dimensões externas: 164 mm × 85 mm × 280 mm (Modelo:DDC-3)
100 mm × 100 mm × 120 mm (Modelo:DDC-5)
Tamanho do buraco de instalação: 152 mm × 76 mm (Modelo:DDC-3)
90 mm × 90 mm (Modelo:DDC-5)
