Não calibre do diâmetro do laser da medida do contato para a tubulação do cabo de fio

Medidor de diâmetro a laser sem contacto para tubos de cabo de arame.

O medidor da série LDM é a série de produtos clássica da Mercury-Tech, com décadas de inovação tecnológica e mais de 1.000 clientes usam esses produtos, com alta precisão e produto confiável.Atualmente é o fio, cabos, tubos de medição da melhor escolha.

O medidor de diâmetro a laser de eixo único é o instrumento de levantamento de alta precisão que utiliza a varredura a laser para realizar a medição on-line sem contato.
Principalmente utilizado em uma variedade de fios, cabos, linha de produção de tubos, a medição do diâmetro externo e ajustar a velocidade do parafuso da extrusora ou velocidade de tração, para controlar o propósito do OD.Pode também ser aplicado ao diâmetro exterior da peça de trabalho e medidas de tamanho.

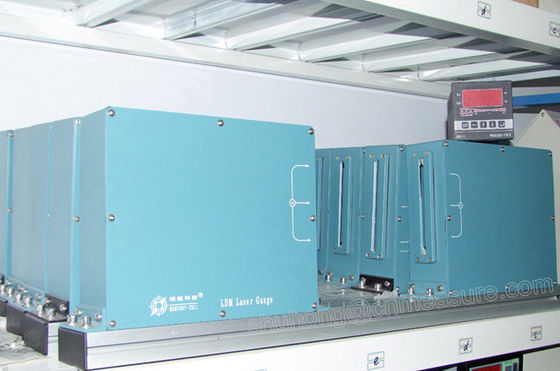

                                    Imagens.Modelo LDM-25 ou LDM-50


Parâmetros técnicos do medidor de diâmetro a laser de eixo único.

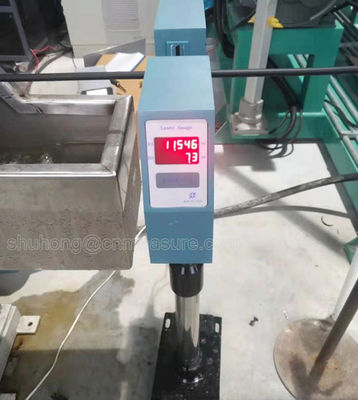

                                                          Imagem, modelo LDM-100B


Dual Axis laser diameter measuring device is the high-accuracy installment that uses the laser scan to carry is the high-accuracy survey installment that uses the laser scan to carry on the no-contacts on-line surveyO eixo X e o eixo Y medem simultaneamente o diâmetro em duas direcções.

Aplicável a fios metálicos, vidro, tubos, fios e cabos, etc. O diâmetro da medição e controlo. Medição bidirecional, mostra a média que pode mostrar simultaneamente o fio,Diâmetro do tubo, redondidade.

Parâmetros técnicos do medidor de diâmetro a laser de dois eixos.

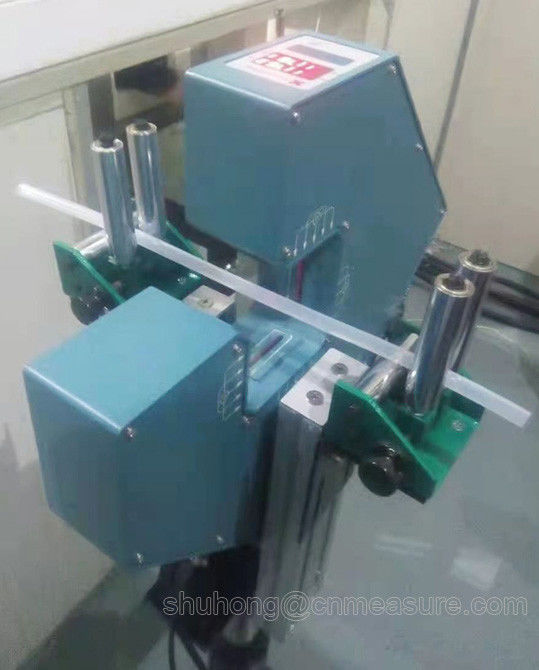

                             Imagem: LDM-25XY ou LDM-50XY


Principais características
1 medição do diâmetro do laser sem contacto, alta velocidade, alta precisão e boa repetibilidade.
2 Impressão em tempo real do diâmetro exterior e da redundância, melhoria do controlo da qualidade e da eficiência da produção, redução do desperdício de materiais.
3 Várias funções de sinal de controlo digital e analógico, para alcançar uma produção totalmente automatizada.
4 Várias funções pré-estabelecidas, valor nominal, tolerância superior e inferior, controlo de alarme pré-estabelecido, fácil de operar.
5 Conexão de porta de dados padrão pronta, software compatível para facilitar o desenvolvimento de análises de dados.

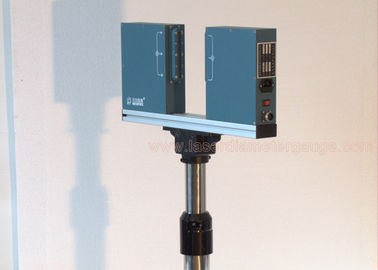

                                                Imagem, modelo LDM-100XY


Principais características do controlador
1Pode ser usado para exibição e controlo remoto.
2Pode controlar a velocidade dos motores de CC, motor VVVF (extrusora ou o tractor).
3É adequado para uso de laboratório.
4Alarma quando o diâmetro ultrapassar a tolerância.
5Com RS485, pode ligar-se ao computador de controlo industrial PLC.
6. Dimensões: 100 mm × 100 mm × 120 mm (Modelo:DDC-5)

Medidor de diâmetro a laser Desempenho
Medição: varredura a laser
Laser: laser semicondutor vermelho visível
Potência de saída do laser: < 2 mW
Modo de trabalho: contínuo
Consumo de energia: < 30 W
Parâmetro eletrónico
Tensão de funcionamento: ~ 220V ± 15% 50 - 60Hz
Temperatura de funcionamento: -10 ~ 40 °C
Humidade: < 85% RH

O medidor da série LDM é a série de produtos clássica da Mercury-Tech, com décadas de inovação tecnológica e mais de 1.000 clientes usam esses produtos, com alta precisão e produto confiável.Atualmente é o fio, cabos, tubos de medição da melhor escolha.

                                          Imagem. modelo LDM-60XY cabeça de medição
