Detalhes do produto:
Condições de Pagamento e Envio:
|
| Cores: | Azul | Tipo: | Ferramenta de medição |
|---|---|---|---|
| Tempo de execução: | Dentro de três dias depois de receber o seu pagamento | Tensão de funcionamento: | ~ 220V ±15% 50 - 60Hz conforme o pedido |
| Utilização: | Máquina de auto teste | Materiais: | Metal |
| Destacar: | medida eletrônica do diâmetro,medida do diâmetro de fio |
||

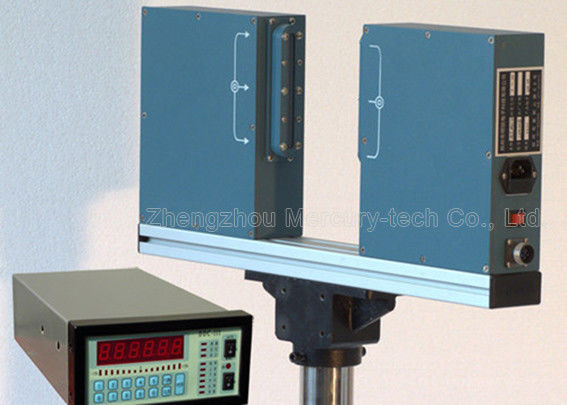

Instrumento de medição LDM-150 do diâmetro externo do laser do grande diâmetro LDM-210 LDM-380. O instrumento de medição do diâmetro do laser é a prestação da alto-precisão que usa a varredura do laser para continuar a medida em linha dos nenhum-contatos. É usado principalmente na medição do diâmetro exterior e em ajustar a velocidade do parafuso ou da tração da extrusora, para controlar o diâmetro externo. É aplicável medir e controlar o diâmetro de fios de metal, vidro, tubulações, fio e cabo, etc.
Pode igualmente ser aplicado ao diâmetro exterior do workpiece e das medidas do tamanho.
1. Parâmetros técnicos
| Modelo | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| Escala de medição | 0.2-20mm | 0.2-45mm | 0.2-95mm | 0.2-145mm | 0.2-205mm | 0.2-375mm | |||||
| Tamanho mínimo | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | 0.2mm | |||||
| Tamanho máximo | 20mm | 45mm | 95mm | 145mm | 205mm | 375mm | |||||
| Precisão | ±0,001 | ±0,002 | ±0,01 | ±0,01 | ±0,01 | ±0,01 | |||||
| Definição | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | 0.001mm | |||||
| Dimensão | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121x36x8.5cm | 45x50x8.5cm (x2) | |||||
| Unidades de medida | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | |||||
| Poder | ~220V±15%, 50-60HZ | ||||||||||
| Temperatura | -10~℃40 | ||||||||||
| Umidade | <>RH de 85% | ||||||||||
|
Cabeça do calibre I/O de série |
Padrão: Opções RS485: RS232/USB/Profibus | ||||||||||
| Pré-ajustes | Diâmetro, +Tol, - Tol, ajuste de alarme | ||||||||||
| Medida transparente | Opção | Opção | Opção | Opção | Opção | Opção | |||||
| Controle a saída | |||||||||||
| I/O de série | RS485 | ||||||||||
| Saída de Analogues | 16saída daC.C.do ±10Vdo bocado | ||||||||||
| Saída do relé | 2 volts livre (estado, tolerância superior, mais baixa tolerância) | ||||||||||
2. Os indicadores de desempenho
Medida: Exploração do laser
Laser: Laser vermelho visível do semicondutor
Laser potência de saída: <2mw>
Tensão de funcionamento: ~ 220V mais/menos 15% 50 - 60Hz
Temperatura de funcionamento: -10 ~ 40 graus Célsio
Umidade: <85>
Modo do trabalho: contínuo
Consumo de potência: <30w>
3. Características
1). Pode ser o PLC conectado, computador industrial.
2). RROFIBUS-DP pode ser atribuído e o conversor de MODBUS e o PLC, IPC conectam.
3). Pode ser o controlador remoto equipado DDC-3, DDC-5, na extrusora e o controle de feedback automático para controlar a tolerância, melhora a qualidade de produto, reduzindo o consumo.
4. Controlador de exposição
1). Seja usado à exposição e ao controle remotos.
2). Aplicável aos motores da C.C., motor de VVVF.
3). O controlador pode controlar a velocidade da extrusora ou do trator de acordo com a tolerância do diâmetro.
4). Pode simultaneamente medir o diâmetro externo.
Distância do sinal: mais de 500m
Tensão da saída: positivo/menos 10V
Com RS485 pode conectar ao computador de controlo da indústria do PLC
O PROFIBUS-DP ou o MODBUS
