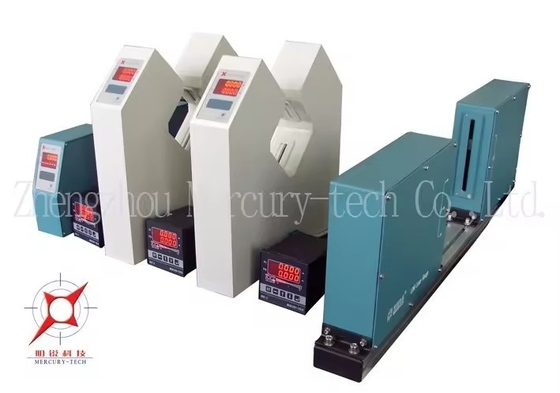

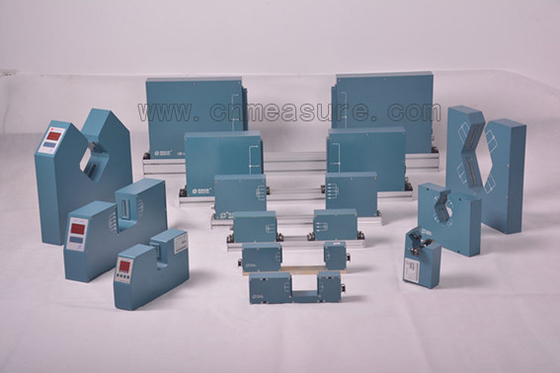

Instrumentos de medição de precisão sem contacto Medidor de diâmetro a laser

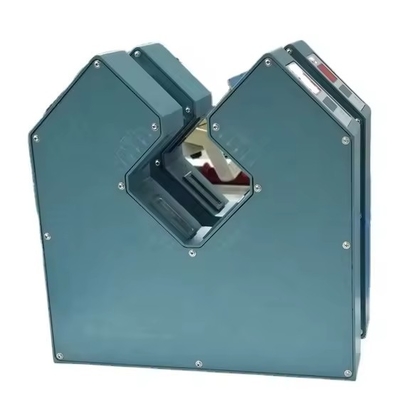

Medidor de diâmetro a laser micrométrico sem contactoé a parcela de levantamento de alta precisãoque utiliza a varredura a laser para realizar a medição on-line sem contacto.

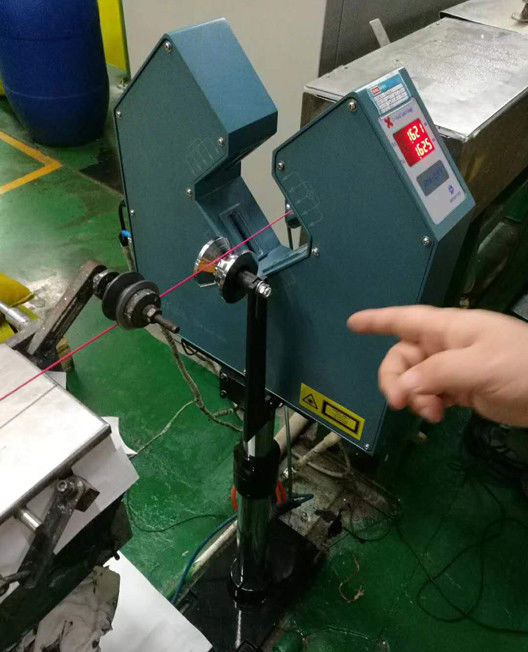

Principalmente utilizado em uma variedade de fios, cabos, linha de produção de tubos, a medição deDiâmetro externo e ajustar a velocidade do parafuso da extrusora ou velocidade de tração, para controlar oO objetivo da OD. Pode também ser aplicado ao diâmetro exterior da peça de trabalho e tamanhomedições.

1Parâmetros técnicos

2Os indicadores de desempenho
Medição: varredura a laser
Laser: laser semicondutor vermelho visível
Potência de saída do laser: < 2 mW
Tensão de funcionamento: ~ 220V ± 15% 50 - 60Hz
Temperatura de funcionamento: -10 ~ 40 °C
Humidade: < 85% RH
Modo de trabalho: contínuo
Consumo de energia: < 30 W

3. O Dispositivo com as seguintes Características
i. Pode ser ligado PLC, computador industrial.
ii. Pode ser atribuído o RROFIBUS-DP e o MODBUS converter e o PLC, IPC Connect.
iii. Pode ser equipado com controlador remoto DDC-3, DDC-5, na extrusora e automático

O controlo de feedback para controlar a tolerância, melhorar a qualidade do produto, reduzir

Consumo.

4. Controlador de exibição (modelo:DDC-5)
i. Ser utilizado para exibição e controlo remoto.
ii. Aplicável a motores de CC, motores VVVF.
iii.O controlador pode controlar a velocidade da extrusora ou do tractor de acordo com otolerância de diâmetro.
Distância do sinal: Mais de 500 m
Voltagem de saída: ±10V
Com RS485 Ele pode se conectar ao PLC indústria de controle de computador
O PROFIBUS-DP ou MODBUS
Pode ser selecionado.
Dimensões externas: 164 mm × 85 mm × 280 mm (Modelo:DDC-3)
100 mm × 100 mm × 120 mm (Modelo:DDC-5)
Tamanho do buraco de instalação: 152 mm × 76 mm (Modelo:DDC-3)
90 mm × 90 mm (Modelo:DDC-5)
