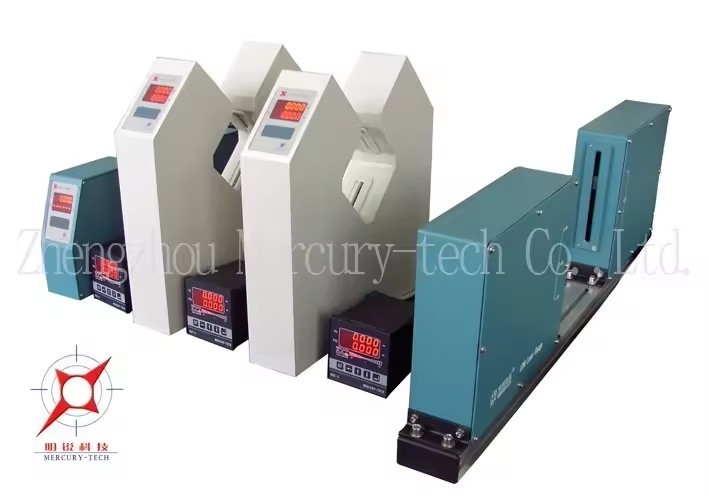

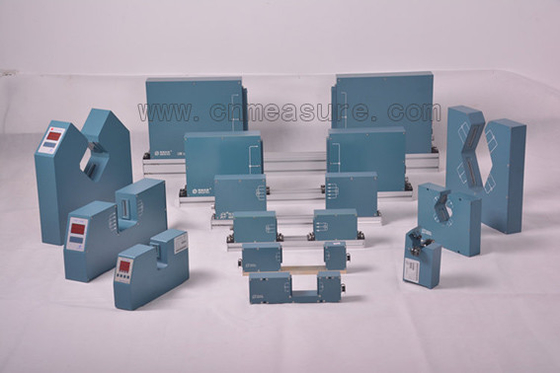

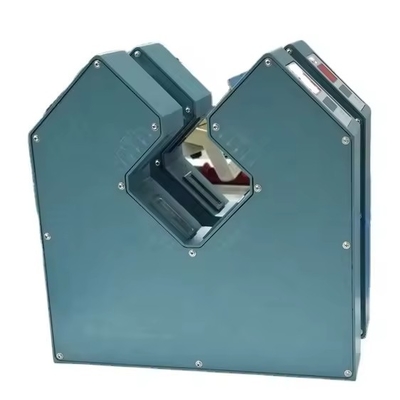

Micrômetro a laser Medidor de diâmetro externo LDM25XY LDM50XY LDM60XY LDM100XY

Micrômetro a laserMedição de diâmetro externo é a instalação de levantamento de alta precisão que usa o escaneamento a laser para realizar medições online sem contato.

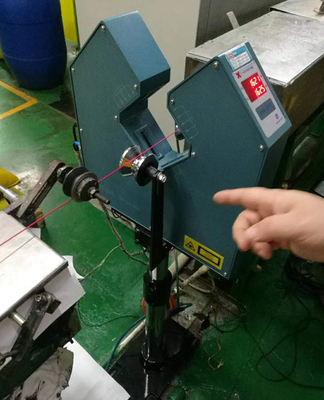

Usado principalmente em uma variedade de linhas de produção de fios, cabos, tubos, para medição de diâmetro externo e ajuste da velocidade do parafuso extrusor ou velocidade de tração, para controlar o propósito de OD. Também pode ser aplicado ao diâmetro externo da peça de trabalho e medições de tamanho.

1. Parâmetros técnicos

2. Indicadores de desempenho
Medição: Escaneamento a laser
Laser: Laser semicondutor vermelho visível
Potência de saída do laser: <2mW
Tensão de operação: ~ 220V ± 15% 50 - 60Hz
Temperatura de operação: -10 ~ 40 °C
Umidade: <85% RH
Modo de trabalho: contínuo
Consumo de energia: <30W Dimensões externas:

3. O Dispositivo com as seguintes Características
i. Pode ser conectado a PLC, computador industrial.
ii. RROFIBUS-DP pode ser alocado e conversor MODBUS e PLC, conexão IPC.
iii. Pode ser equipado com controle remoto DDC-3, DDC-5, na extrusora e controle automático de

feedback para controlar a tolerância, melhorar a qualidade do produto, reduzindo

o consumo.

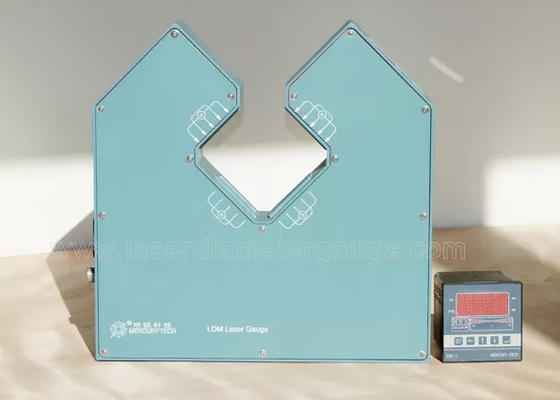

4. Controlador de Display (Modelo:DDC-3, DDC-5)
i. É usado para exibição e controle remotos.
ii. Aplicável a motores DC, motor VVVF.
iii.O controlador pode controlar a velocidade da extrusora ou do trator de acordo com a tolerância do diâmetro.
Distância do sinal: Mais de 500m
Tensão de saída: ±10V
Com RS485, pode ser conectado a um computador de controle industrial PLC
PROFIBUS-DP ou MODBUS
Pode ser selecionado.
Dimensões externas:164mm×85mm×280mm (Modelo:DDC-3)
100mm×100mm×120mm (Modelo:DDC-5)
Tamanho do furo de instalação: 152mm×76mm (Modelo:DDC-3)
90mm×90mm (Modelo:DDC-5)
